FFC-01 详细参数
![](/uploads/category/1278142429.jpg) |

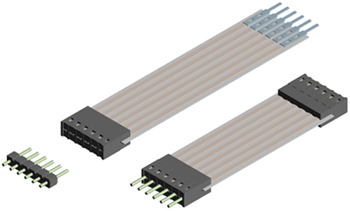

名称:FFC-01
|
FFC-01
1、这类型FFC电缆用于板和板之间的更加稳固和紧密的连接,比如:工控系统,汽车布线系统,LED照明等领域
2、导体采用裸铜或镀锡铜,胶壳采用玻璃纤维热塑性塑料,焊接端子采用磷铜材料,额定电压300V,额定温度105℃,耐电压达到1000V
3、适用范围:
这类型FFC电缆用于板和板之间的更加稳固和紧密的连接,比如:工控系统、汽车、布线系统、LED照明等领域。
4、FFC电缆规格:
A、导体数目:2 to 36
B、间距:1.27mm,2.54mm
C、绝缘材质:Polyester(白色)
D、工作温度:-40℃ to +105℃
5、胶壳规格:
A、材质:玻璃纤维热塑性塑料(黑色)
B、工作温度:-55℃ to +150℃
C、阻燃级别:UL94V-0
D、绝缘阻抗:5000M欧姆
E、绝缘耐电压:300V
6、焊接端子规格:
A、材质:磷铜
B、电镀规格:打镍底50u”,后整支端子镀纯镍80-120u”
C、接触阻抗:最大10M欧姆
D、绝缘阻抗:在500V电压下5E+05M欧姆
E、耐电压:1000V
F、相邻端子间电容:最大4pF
G、额定直流电:3A
H、额定交流电:5A
7、成品特性:
注:仅适用于2.54mm间距,导体尺寸为0.10*1.27或0.076*1.57
项目
|
测试方法
|
规格/测试结果
|
导体阻抗
|
JIS-C-3102at20℃
|
0.16欧姆/米
|
绝缘阻抗
|
DC1000V after 1 min
|
大于或等于100M欧姆
|
导体间耐电压
|
AC1000V for 1 min
|
不击穿
|
额定电压/温度
|
————
|
300V/105℃
|
导体电流
|
————
|
3A
|
耐热性
|
105℃,96hrs
|
绝缘阻抗和耐压强度正常
|
温度循环
|
-40℃—85℃—105℃—85℃
|
绝缘阻抗和耐压强度正常
|
温度测试
|
40℃ 95%RH,96hrs
|
绝缘阻抗和耐压强度正常
|
磨损测试
|
0.5R/mm,600g,60cycle/min
|
大于或等于10000回
|
柔性测试
|
25R/mm,300mm,60cycle/min
|
大于或等于1000000回
|
UL耐热等级
|
————
|
UL VW-1
|
|
