FFC-05 详细参数

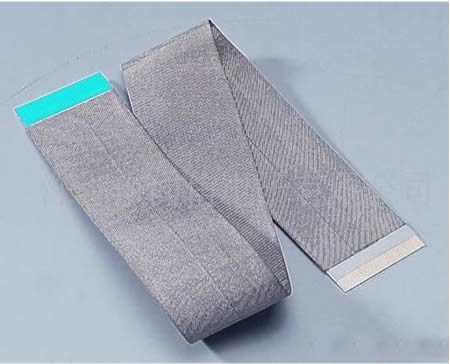

名称：FFC-05 包铜箔、包铝箔的FFC排线

FFC-05

FFC基础知识

FFC英文全称是：Flexible Flat Cable，柔性扁平电缆它是一种用PET绝缘材料和极薄的镀锡扁平铜线，通过高科技自动化设备生产线压合而成的新型数据线缆，具有柔软、随意弯曲折叠、厚度薄、体积小、连接简单、拆卸方便、易解决电磁屏蔽(EMI)等优点。可以任意选择导线数目及间距，使联线更方便，大大减少电子产品的体积，减少生产成本，提高生产效率，最适合于移动部件与主板之间、PCB板对PCB板之间、小型化电器设备中作数据传输线缆之用。普通的规格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm等各种间距柔性电缆线。
适用于打印机、扫描仪、复印机、摄像机、汽车音响、数码相机、MP3、DVD、VCD、显示器等电子产品。在现代电器设备中，几乎无处在.

FFC柔性扁平线缆型号(TYPE)图：

常用型号如下：
A型：两端连接且补强板粘贴在绝缘胶纸上；
B型：补强板交叉直接粘贴在绝缘胶纸上；
C型：两端补强板直接粘贴在导体上；
D型：两端补强板交叉直接粘贴在导体上；
E型：一端补强板贴在绝缘胶纸上，另一端直接焊锡；
F型：两端补强板直接贴在绝缘胶纸上，内部一半剥离；
G型：两端直接焊锡。

FFC技术参数：
导体数 N：排线中铜线导体的数目；
间距 P：相邻两条导体中心线之间的距离；

边距 M：最外部一条导体中心线到排线边缘之间的距离：
全间距 TP：最外部两条导体中心线之间的距离，TP=P*（N-1）；
总宽度 W：排线两个边缘中间的距离，W=P*（N+1）；
总长度 TL：排线两端的距离；
插入厚度 TT：排线两个连接端的厚度；
