FFC-06 详细参数

名称：FFC-06

FFC-06

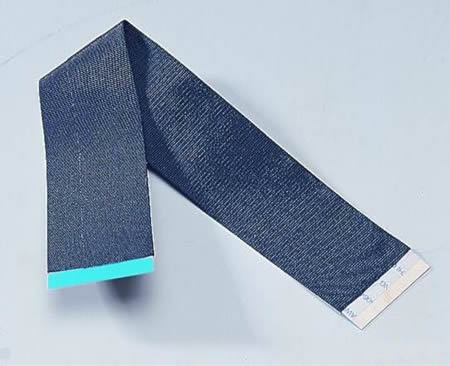

柔性扁平电缆线（Flexeble Flat Cable）具有体积小、柔性好、可弯曲使用及易焊接，为电子设备小型
化，可以任意选择导线数目及间距，使联线更方便，大大减少电子产品的体积，减少生产成本，提高生产
效率。
　　产品适用于打印机、扫描仪、复印机、摄像机、汽车音响、数码相机、MP3、DVD、VCD、数码相框、显示器等电子设备
子产品。普通的规格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm等各种间距柔性
电缆线。

FFC柔性扁平线缆型号(TYPE)图：

常用型号如下：
A型：两端连接且补强板粘贴在绝缘胶纸上；
B型：补强板交叉直接粘贴在绝缘胶纸上；
C型：两端补强板直接粘贴在导体上；
D型：两端补强板交叉直接粘贴在导体上；
E型：一端补强板贴在绝缘胶纸上，另一端直接焊锡；
F型：两端补强板直接贴在绝缘胶纸上，内部一半剥离；
G型：两端直接焊锡。

FFC技术参数：
导体数 N：排线中铜线导体的数目；
间距 P：相邻两条导体中心线之间的距离；

边距 M：最外部一条导体中心线到排线边缘之间的距离：
全间距 TP：最外部两条导体中心线之间的距离，TP=P*（N-1）；
总宽度 W：排线两个边缘中间的距离，W=P*（N+1）；
总长度 TL：排线两端的距离；
插入厚度 TT：排线两个连接端的厚度；
