FFC-08 详细参数
![](/uploads/category/1279438491.jpg) |
名称:FFC-08
|
FFC-08

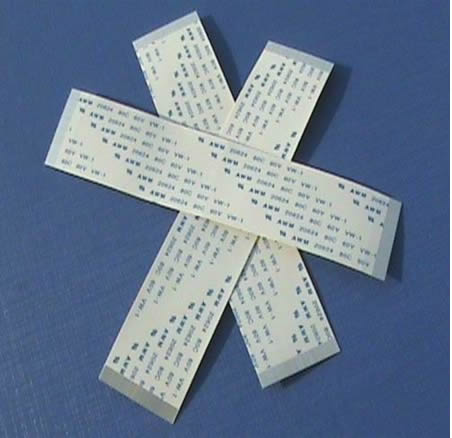

柔性扁平电缆线(Flexeble Flat Cable)具有体积小、柔性好、可弯曲使用及易焊接,为电子设备小型
化,可以任意选择导线数目及间距,使联线更方便,大大减少电子产品的体积,减少生产成本,提高生产
效率。
产品适用于打印机、扫描仪、复印机、摄像机、汽车音响、数码相机、MP3、DVD、VCD、数码相框、显示器等电子设备
子产品。普通的规格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm等各种间距柔性
电缆线。
FFC柔性扁平线缆型号(TYPE)图:
常用型号如下:
A型:两端连接且补强板粘贴在绝缘胶纸上;
B型:补强板交叉直接粘贴在绝缘胶纸上;
C型:两端补强板直接粘贴在导体上;
D型:两端补强板交叉直接粘贴在导体上;
E型:一端补强板贴在绝缘胶纸上,另一端直接焊锡;
F型:两端补强板直接贴在绝缘胶纸上,内部一半剥离;
G型:两端直接焊锡。
FFC技术参数:
导体数 N:排线中铜线导体的数目;
间距 P:相邻两条导体中心线之间的距离;
边距 M:最外部一条导体中心线到排线边缘之间的距离:
全间距 TP:最外部两条导体中心线之间的距离,TP=P*(N-1);
总宽度 W:排线两个边缘中间的距离,W=P*(N+1);
总长度 TL:排线两端的距离;
插入厚度 TT:排线两个连接端的厚度;
|
